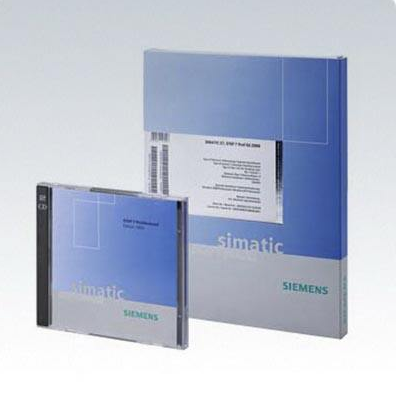

Step 7编程软件
Step 7编程软件-Step 7编程软件
产品简介:

概述


  • 基本软件 STEP 7:
    用于 SIMATIC S7、SIMATIC C7 和 SIMATIC WinAC 自动化系统的标准工具。

  • 用于完全利用系统的性能能力。

  • 自动系统应用中的各个阶段,都具有用户友好功能:

    • 硬件的组态和参数分配

    • 指定通信

    • 编程

    • 测试、调试和服务

    • 文件和归档

    • 操作,诊断功能

对新一代 S7-1200、S7-1500、ET 200SP CPU 和 S7-1500 软控制器进行编程时,需要使用工程软件 STEP 7 (TIA Portal);该软件也可用于对 S7-300、S7-400 和 SIMATIC WinAC 进行编程。

西门子面向两个平台提供了一种组合许可证,可让用户使用 STEP 7 (TIA Portal) 以及传统工程软件展开工作。详细信息,请参见“STEP 7 Professional”。

许可
  • STEP 7 V5.6 可安装在多台 PC 上。现有许可证的数量决定可同时运行该软件的 PC 的数量(浮动授权)。

  • 提供了一个 50 小时租用许可证。

  • 为之前 V5.3...5.5 版本的用户提供了到版本 V5.6 的升级包。

  • 出于测试目的,提供了试用版许可证。

step 7 版本如下:

Step7Basic 、Step7、Step7 Professional、Step7 Mini、Step7 Lite、Step7 Micro/Win。

版本区别:

Step7 Basic ——针对于西门子最新的S7-1200系列的编程软件,其中可以包含S7-1200专用的触摸屏进行组 态,同时也可以对1200专用的伺服进行设定。

Step7——S7-300/400的编程软件,编程方式仅局限于LAD,STL,FBD。

Step7 ProFessional——内部包含有Step7,并含有Graph,HiGraph,SCL以及模拟器PLCSIM。

Step7 Lite——受限制的Step7版本,仅可以使用该版本组态本地机架,不可组态网络。

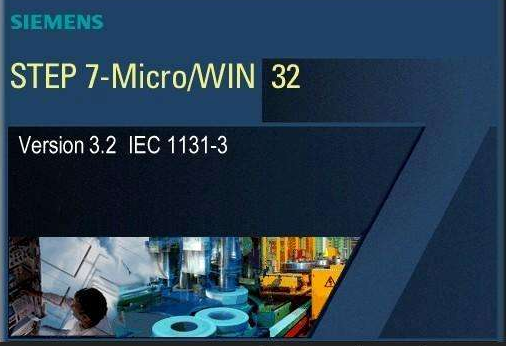

Step7 Micro——西门子S7-200的编程软件。

S7-200,S7-300,S7-1200只能使用其对应的编程软件进行编程。


特点

STEP 7具有以下功能:硬件配置和参数设置、通讯组态、编程、测试、启动和维护、文件建档、运行和诊断功能等。STEP 7的所有功能均有大量的在线帮助,用鼠标打开或选中某一对象,按F1可以得到该对象的相关帮助。

在STEP 7中,用项目来管理一个自动化系统的硬件和软件。STEP 7用SIMATIC管理器对项目进行集中管理,它可以方便地浏览SIMATIC S7、M7、C7和WinAC的数据。实现STEP 7各种功能所需的SIMATIC软件工具都集成在STEP 7中。

STEP 7的硬件接口

PC/MPI适配器用于连接安装了STEP 7的计算机的RS-232C接口和PLC的MPI接口。计算机一侧的通信速率为19.2kbit/s或38.4kbit/s,PLC一侧的通信速率为19.2kbit/s~1.5Mbit/s。除了PC适配器,还需要一根标准的RS-232C通信电缆。


应用

STEP 7 基本软件是一种标准工具,适用于 SIMATIC S7、SIMATIC C7 与 SIMATIC WinAC 自动系统。通过该工具,用户能够轻松方便地使用这些系统的各项功能。

STEP 7 在自动系统应用中的各个阶段,都具有用户友好功能:

  • 组态和参数化硬件。

  • 指定通信。

  • 编程。

  • 测试、调试和维护。

  • 文件和归档。

  • 操作,诊断功能。

内容详尽的联机帮助支持所有功能。

STEP 7 标准安装在 Field PG M 编程设备上。也可作为 PC 安装的软件包形式提供。与 PC 结合使用时,需要一个 PC 模块或 PC 适配器。STEP 7 允许几个用户同时处理一个项目。可防止多余一个用户的写访问。

STEP 7 试用授权

如果客户希望在实施之前来测试 STEP 7 是否能够在预定系统上运行,则可免费得到 STEP 7 试用授权。

STEP 7 Professional

STEP 7 Professional 提供了一个软件包,除了 STEP 7 外,还包括 S7-SCL、S7-GRAPH 和 S7-PLCSIM 的选件。STEP 7 Professional 可作为 STEP 7 的升级软件包提供。如果使用一个通用的更新软件包,则可以保留当前版本中的所有语言。

注意:

您可在 PDF 文件中看到各个工具的屏幕画面。

设计

STEP 7 基本软件为用户提供了执行自动化任务所需的不同工具:

  • SIMATIC Manager:
    用于公共和有序地管理用于 SIMATIC S7、SIMATIC C7 和 SIMATIC WinAC 的所有工具与数据

  • 符号编辑器:
    用于定义全局变量的符号目的地、数据类型和备注

  • 硬件组态:
    用于组态自动化系统并对所有可设定模块进行参数化

  • 通讯:
    用于组态连接。 用于通过 MPI 进行自动化组件之间的循环数据传输,或用于通过 MPI、PROFIBUS 或工业以太网进行事件驱动的数据传输

  • 信息功能:
    用于快速浏览 CPU 数据以及用户程序执行过程中各种问题的原因

为了创建用户程序,STEP 7 提供了以下使用成熟和标准化的 PLC 编程语言:

  • 语句表(STL)

  • 梯形图(LAD)

  • 功能块图表 (FBD)

对于特殊任务而言,还可使用附加编程语言或面向技术功能的组态。


功能

STEP 7 块

STEP 7 可以将所有用户编写的程序以及程序块程序所需要的数据进行归档。由于能够在一个块内调用其他块(就像它们是子程序一样),可实现用户程序的结构化。这将大大提高 PLC 程序的组织透明性、可理解性和易维护性。提供以下类型的连接:

  • 组织块 (OB) 控制程序的执行。

    • OB 可独立于触发事件而被分为多个类别(例如,时间驱动、报警驱动)。这些类别具有各种优先级别。根据相应的优先级别,一个类别可将另一个类别中断。

    • 在启动一个 OB 时,将提供关于引发这次启动的事件的详细信息。此信息可在用户程序中进行分析。

  • 功能块 (FB) 中包含实际用户程序。

    • 功能块每次被调用时可被提供不同数据(所谓“实例”)。这些数据以及内部变量(例如,用于中间值)和结果存储在指定的实例数据块中,并由系统自动管理。

  • 在调用一个 FB/SFB 时,实例数据块(实例 DB)被分配给该块。它们是在编译这些块时自动生成的。

    • 用户可从其用户程序中的任意点或从一个 HMI 系统过来访问这些数据(当然也可以是符号形式)。

  • 功能(FC)中包含经常使用的功能的例行程序

    • 每个功能都有一个固定的功能值(除 IEC 标准外,还可具有多个初始参数)。调用之后,必须立即对输出参数进行处理。这样,功能就不需要任何实例数据块。

  • 数据块(DB)是用于存储用户数据的数据区域。

    • 除了在每种情况下分配给一个功能块的数据(实例数据)之外,还可定义全局数据,且全局数据可由任何软件模块(如用于配方的模块)使用。

    • 一个基本或结构化数据类型可被分配给一个数据块的组件。例如,基本数据类型为布尔 (BOOL)、实型 (REAL) 或整型 (INTEGER)。结构化数据类型(字段与结构)包含基本数据类型(例如,一个配方)。数据块中的数据可以符号方式被寻址。这样就促进了编程,改善了程序的可读性。

  • 系统功能块 (SFB):集成到 CPU 操作系统中的功能块(参见上面),'如 SEND、RECEIVE、控制器。SFB 的变量也归档在 IDB 中。

  • 系统功能 (SFC):集成在 CPU 操作系统中的功能(参见上面),如时间功能、块传输。

  • 系统数据块 (SDB) 是用于 CPU 操作系统的数据,包含了系统设置,如模块参数。

工具

SIMATIC Manager

SIMATIC Manager 对属于某个自动化项目的所有数据进行管理,而不管使用这些数据的目标系统为何(SIMATIC S7、SIMATIC C7 或 SIMATIC WinAC)。

它为所有 SIMATIC S7、C7 或 WinAC 工具提供了一个公共入口点。处理所选数据所需的 SIMATIC 软件工具将由 SIMATIC Manager 自动启动。

符号编辑器

通过 Symbol Editor 工具,可对所有全局变量进行管理(与在对块进行编程时声明的局部形式参数不同)。具有下列功能:

  • 针对过程信号(输入/输出)、标志和块定义符号名称和备注

  • 分类功能

  • 方便同其它基于Windows的系统进行数据交换

使用此工具时生成的符号表可供所有应用程序使用。因此,对一个符号参数进行的更改将由所有工具自动识别。

硬件组态

Hardware Configuration 工具用于对自动化项目中所使用的硬件进行组态和参数化。具有下列功能:

  • 自动化系统的组态
    从一个电子产品目录中选择机架,并将所选模块分配给机架中的插槽。

  • 分布式 I/O 的组态方式与非分布式 I/O 的组态方式相同;还支持按通道分配 I/O 模块。

  • CPU 参数分配:
    重启特性和循环时间监视等属性可通过菜单来设定。支持多重计算。输入的数据归档于 CPU 中的系统数据块中。

  • 模块参数分配:
    用户可在输入屏幕上指定模块的所有可调参数。无需通过 DIP 开关进行调节。硬件模块的参数化是在 CPU 启动过程中自动完成的。这样,不用进行另外的参数化即可更换一个模块。

  • 功能模块 (FM) 和通讯处理器 (CP) 参数分配:
    这种参数化还可在硬件组态内以与其他模块参数化相同的方式完成。对于这种参数化,针对每个 FM 和 CP 提供了硬件模块相关屏幕与规则(包含于 FM/CP 功能包中)。系统通过在参数分配屏幕上仅提供允许的输入选项来防止错误输入。

系统诊断

系统诊断为用户提供了自动化系统状态的概览。该显示可分为两种不同形式:

  • 显示文本消息,文本消息可直接、快速输出

  • Hardware Config 中的像素图像显示,提供了以下选项:

    • 显示一般模块信息(如订货号、版本、名称)和模块状态(如故障)

    • 显示集中式 I/O 和 DP 从站的模块故障(如通道故障)

    • 显示来自诊断缓冲器的报警

对于 CPU,还可显示以下附加信息:

  • 用户程序执行过程故障的原因

  • 显示循环周期(最长、最短和最后一个循环)

  • 显示预留和自由存储空间

  • MPI 通讯能力和使用状况

  • 显示性能数据(输入/输出、标志、计数器、定时器和块的数量)

通讯组态

  • 组态和显示通讯链路

  • 通过 MPI 进行时间驱动的循环数据传输

    • 选择通讯伙伴

    • 可将数据源和数据目的地输入到一个表中。所有要加载的系统数据块 (SDB) 的生成以及它们到所有 CPU 的整个传输过程是自动完成的。

  • 变更驱动数据传输:

    • 定义通讯链路

    • 从集成的块库中选择通讯或功能块(CFB)。

    • 所选通讯块的参数化在自定义编程语言(如 LAD)中进行。

编程语言

梯形图 (LAD)、功能块图 (FBD) 和指令表 (IL) 等使用成熟的编程语言可用于编程。符合 DIN EN 6.1131-3 的程序可在传统 PLC 编程语言梯形图 (LAD) 和功能块图 (FBD) 中创建。

用户友好的像素图形 LAD 和 FBD 编辑器为编程人员提供以下支持:

  • 简便、直观的操作:
    梯形图/功能块图的创建具有人们已熟悉的 PC 用户友好性的特点,如拖放、剪切、粘贴。

  • 预定义复杂功能(如 PID 控制器)或用户相关标准解决方案的库

通过语句表 (STL) 文本化编程语言,用户可以创建运行时间和存储位置都得到优化且“与硬件切近”的程序。在创建这些程序时,编程人员得到以下用户友好编程功能的支持:

  • 增量模式或自由文本模式输入选项:
    用户可以“增量”方式立即检查每个输入是否正确,或者在一个文本编辑器中创建整个程序,然后再通过适宜的符号表将其转换。

运行组

STEP 7 编程语言具有与 STEP 5 类似的全面指令集,对于十分复杂的功能也可方便、快速地编程,无需具备很深的编程指示。

它提供了以下功能:

  • 二进制逻辑(包括边沿分析)

  • 字操作

  • 定时器/计数器

  • 比较功能

  • 转换功能

  • 移位和循环移位指令

  • 数学函数(包括三角函数、指数、对数)

  • 程序控制(分支、分支分配、调用、主控制继电器)。

此外,改进后的测试和服务功能也使编程更加容易。

  • 设定断点(仅限 S7-400)

  • 强制输入/输出(仅限 S7-400)

  • 再接线

  • 显示交叉引用

STEP 7 支持通过 S7-400 实现多重计算

状态功能:

  • 直接从编辑器下载和测试块

  • 同时显示几个块的状态

  • 搜索功能:
    使用搜索标准(如符号名称、操作数等),可快速找到程序内的特定位置 (XRef)。

联机帮助 (F1) 可用于所有功能和块。

注:
各种屏幕视图可用于各个工具。

集成

用于把PC连接到 MPI 和 PROFIBUS 的组件

下述的组件用于和 STEP 7 一起将编程设备和 PC(包括笔记本电脑)连接到多点 SIMATIC S7 MPI 接口。

PC 适配器 USB

  • 通过 USB 端口将一个 PC 连接到 SIMATIC S7 可编程控制器

  • 可连接至 USB 1.1 和 2.0 端口

  • 适用于 SIMATIC S7-200、 S7-300、 S7-400 和 C7

  • 支持路由选择

  • 自动传输速率和简档搜索

  • 性能显著提高(比 PC 适配器通过 RS 232快了高达 3 倍)

  • 包括随后可更新的固件(如,用于功能扩展和故障排除)

  • 适用于 Windows 2000、Windows XP Home和 Windows XP Professional环境中

  • 供货范围:

    • PC 适配器 USB

    • CD 版“SIMATIC Software PC Adapter USB”包括软件和文档

    • USB 电缆, 5 m

    • MPI 电缆,0.3 m

CP 5512

  • 用于带 PCMCIA 插槽的编程器/PC/便携式PC

  • PCMCIA,插槽式,Ⅱ 型(32 位 cardbus)

  • 包括带有 9 针 Sub-D 插座的适配器用于与 PROFIBUS 的连接

CP 5611/CP 5611-MPI

  • 用于带 PCI 插槽的编程设备/PC

  • 短 PCI 卡(32 位)

  • CP 5611 MPI 包括 MPI 电缆

连接 PC 到工业以太网的部件

下述的 PC 模块,与STEP 7 和 SOFTNET-PG(V6.0 以上)一起,用于将编程设备和 AT-兼容 PC/笔记本连接到工业以太网中。

CP 1512

  • 用于带 PCMCIA 插槽的编程器/PC/便携式PC

  • PCMCIA,插槽式,Ⅱ 型(32 位 cardbus); 10/100 Mbit/s

  • 包括带RJ45 连接器的适配器,用于连接到工业以太网

CP 1612

  • 用于带 PCI 插槽的编程设备/PC

  • 短 PCI 卡(32 位); 10/100 Mbps/s

  • RJ45 工业插座,用于连接到工业以太网

关于与产品型号以及所支持操作系统相关的技术信息,请参见各自的产品目录。

您可以在“SIMATIC NET 通讯系统”下找到有关在线连接 PC 和 SIMATIC S7/C7 控制器的附加信息。
